Проверка мощности лазерного излучения АЗОР-АЛМ

Проверка мощности лазерного излучения

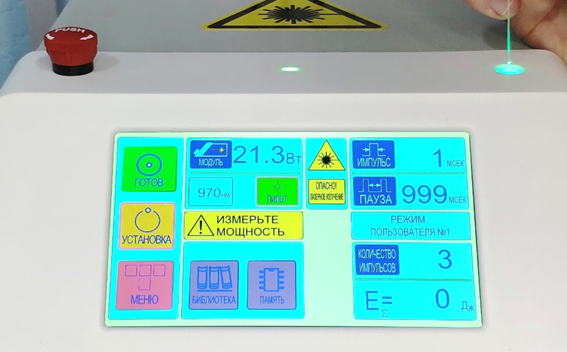

После первого включения, на рабочем экране, в поле ИНФОРМАЦИОННЫХ СООБЩЕНИЙ появляется сообщение ИЗМЕРЬТЕ МОЩНОСТЬ

Рекомендуется проверить мощность лазерного излучения на выходе волоконного инструмента. Это позволяет убедиться в целостности рабочего световолокна, узнать истинную мощность лазерного излучения на дистальном конце световода, а также до начала процедуры исключить ситуацию с отказом аппарата и волоконного инструмента.

Для проверки мощности надо использовать торцевой волоконный инструмент ВОК400Т или ВОК600Т.

1.     Для этого подключите торцевой волоконный инструмент к аппарату

2.     Проверьте качество излучения пилотного лазера на выходе волоконного инструмента по форме пятна. Пятно должно быть в форме равномерно засвеченного круга.

3.     Если форма пятна отлична от равномерно засвеченного круга, то надо подготовитьвыходной торец волоконного инструмента

4.     Нажмите кнопку МОДУЛЬ в поле мощность. При этом кнопка будет выделена розовой рамкой и световой индикатор работы лазера поменяет цвет с жёлтого на зеленый.

5.     Поднесите торец волоконного инструмента к окну индикатора мощности лазерного излучения и расположите торец перпендикулярно, по центру, на высоте 3-5 мм от поверхности окна. Пятно лазера пилота должно располагаться по центру окна индикатора.

6.     Нажмите на педаль управления. Включится излучение рабочего лазера в специальном режиме, который позволяет контролировать мощность с меньшим уровнем лазерной опасности. При этом в поле мощность, появится значение мощности на выходе волоконного инструмента, а пиктограмма МОДУЛЬ на кнопке сменится на пиктограмму ИНСТРУМЕНТ.

7.     Одновременно с проверкой мощности лазерного излучения, контролируется пропускание волоконного инструмента. Цвет круга в пиктограмме ИНСТРУМЕНТ зависит от пропускания волоконного инструмента.

 Пиктограммы кнопки МОЩНОСТЬ
