Снижение мощности излучения аппаратов «АЗОР АЛМ»
В аппаратах «АЗОР АЛМ» предусмотрена встроенная функция проверки мощности лазерного излучения, ознакомится с ней можно в разделе "проверка мощности лазерного излучения" или п.9.6 руководство по эксплуатации.
Важно: Данная процедура проводится строго с использованием торцевого волоконного инструмента. Применение других типов световодов приведет к искажению результатов.
По результатам проверки встроенный световой индикатор сообщает о состоянии системы:
Зеленый сигнал — Мощность в норме, аппарат полностью готов к работе.
Желтый сигнал — Мощность снижена на 20% и более (требуется проверка инструмента).
Красный сигнал — Мощность снижена на 40 % и более, выполнение процедур не рекомендуется.
1. Основные причины и порядок устранения
Если аппарат через индикацию сообщает о снижении мощности, в первую очередь проверьте три наиболее распространенные причины:
2. Что делать, если эти шаги не помогли?
Если вы используете правильный торцевой инструмент, сделали идеальный скол и строго соблюдали инструкцию, но индикатор все равно желтый или красный:
1. Осмотрите и очистите торец волоконного инструмента: Извлеките коннектор из аппарата и проверьте входной торец световода на отсутствие нагара, пыли, микротрещин или следов от пальцев.
· Решение: для удаления загрязнений с коннектора используйте специальный очиститель торца волокна из комплекта поставки. Подробное руководство по его применению находится в разделе [здесь будет ссылка на раздел]]. Если торец все еще загрязнен, замените инструмент.
· Если разъем заметно нагревается во время работы — это указывает на загрязнение или повреждение оптического разъема внутри самого аппарата. Обратитесь в сервисную службу. Оформление заявки в сервисную службу описано в разделе [здесь будет ссылка на раздел]
· Решение: Ознакомьтесь с порядком действий и правилами обслуживания порта в разделе "гарантия и постгарантийное обслуживание" .
Да. Как завод-изготовитель, мы способны восстановить работоспособность любого аппарата нашего производства, независимо от года его выпуска, серии и поколения. Мы сохраняем инженерно-техническую документацию, элементную базу и технологическую оснастку для всей линейки оборудования АЗОР.
Однако главная задача нашего сервисного центра — предлагать клиенту экономически целесообразные решения. При обращении с аппаратами прошлых лет на первый план всегда выходит вопрос рентабельности ремонта.
Как происходит работа с оборудованием прошлых лет:
Если при включении тумблера питания дисплей не загорается и отсутствует любая индикация, в большинстве случаев причина кроется во внешнем питании или случайной блокировке.
Пройдите быструю проверку по следующему алгоритму:
При нажатой кнопке аварийного отключения цепь питания аппарата полностью разрывается.
Решение: поверните красную грибовидную кнопку по часовой стрелке до щелчка — она приподнимется и перейдет в рабочее положение.
Шнур питания может отсоединиться при передвижении аппарата или уборке.
Решение: убедитесь, что сетевой шнур вставлен до упора как в гнездо на корпусе аппарата, так и в розетку. Проверьте целостность самого кабеля.
Решение: Удостоверьтесь, что клавишный переключатель питания переведен в положение «I» («Включено»).
Решение: подключите к используемой розетке любой другой заведомо исправный электроприбор, чтобы исключить обесточивание линии или срабатывание автомата в помещении.
Важно: если кнопка «СТОП» отжата, кабель плотно вставлен, тумблер переведен в положение «I», а розетка исправна, но аппарат не реагирует — возможно, сработал защитный предохранитель. Не пытайтесь вскрывать корпус предохранителя самостоятельно. Обратитесь в сервисную службу. Оформление заявки в сервисную службу описано в разделе "Гарантия и послегарантийный сервис"
Важно: В норме при работе аппарата «АЗОР АЛМ» оптический разъем не должен нагреваться. Он должен оставаться той же температуры, что и окружающий воздух.
Любое повышение температуры в зоне подключения световода означает, что лазерная энергия не проходит полностью внутрь волокна, а рассеивается на стыке. Это недопустимый режим работы, который может привести к выгоранию оптического разъема и оптической части внутри аппарата.
При обнаружении даже незначительного нагрева разъема выполните следующие шаги:

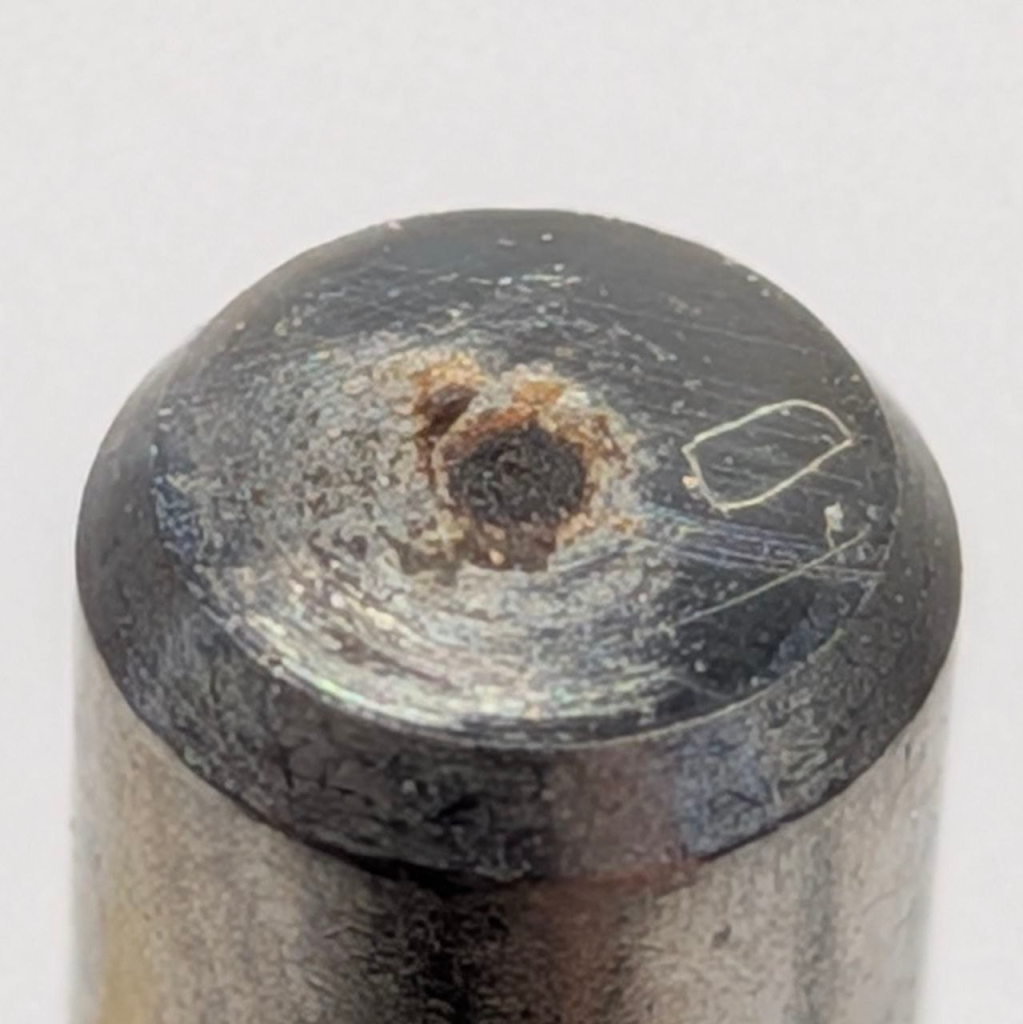

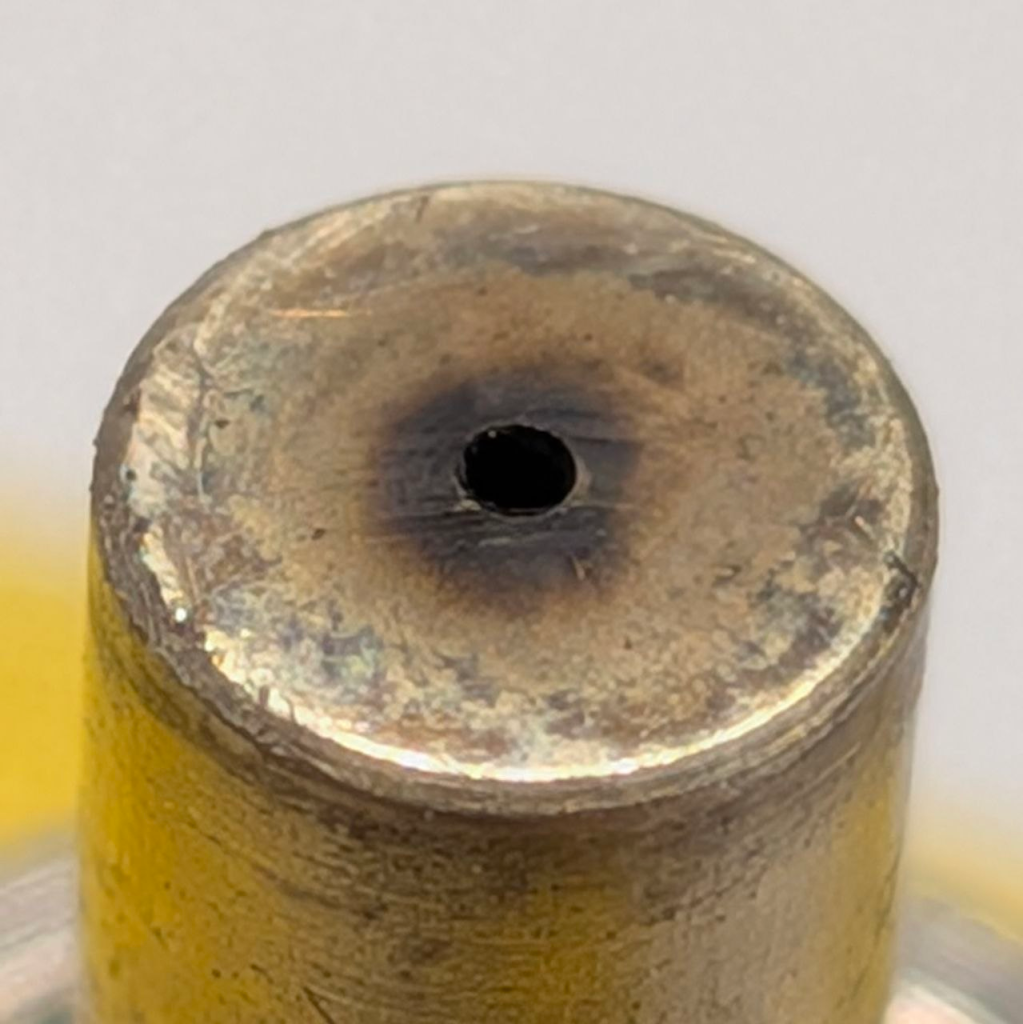

Самая частая причина нагрева — микроскопическая пыль, следы от пальцев или нагар на входном торце световода. Накопившиеся загрязнения поглощают лазерное излучение и нагревают разъем.
Если торец чист, но разъем продолжает греться, проблема кроется в скрытых дефектах самого световода (микротрещины внутри коннектора, разрушение оптического клея или прогорание волокна).
Если после очистки и замены инструмента на новый разъем всё равно нагревается — загрязнение или повреждение находится на оптике внутри самого аппарата.
В лазерных аппаратах «АЗОР АЛМ» вся энергия излучения сфокусирована на микроскопической площади торца световода. В этой точке плотность мощности лазера колоссальна.
При мощности аппарата 50Вт на торце выходного волокна аппарата плотность энергии достигает почти 160 000 Вт/см2. Для сравнения: плотность излучения на поверхности Солнца составляет около 6300 Вт/см2. Это значит, что энергия на срезе световода в 25 раз концентрированнее, чем на поверхности Солнца. Именно поэтому даже отдельная пылинка на торце мгновенно обугливается и спекается с кварцевым стеклом.
Использование специализированного очистителя из комплекта поставки — это главное условие сохранения работоспособности аппарата.
1. Защита от сгорания коннектора и оптического порта
Даже незаметная глазу микрочастица пыли, отпечаток пальца или следы жира при прохождении лазерного луча мгновенно поглощают световое излучение и превращаются в тепловую энергию. Происходит локальный «взрыв» с образованием нагара: микрочастица впекается в кварцевое стекло, приводя к необратимому повреждению коннектора и нагреву порта.
2. Сохранение заявленной мощности лазера
Любое загрязнение работает как фильтр или зеркало: часть мощности рассеивается и поглощается еще на входе в световод. В результате до ткани пациента доходит существенно меньше энергии, чем отображается на экране аппарата, что снижает эффективный результат процедуры.
3. Предотвращение повреждения внутренней оптической части аппарата
При выгорании загрязнений на торце волокна образуются продукты горения (копоть и микрочастицы), которые могут оседать на выходном волокне лазерного модуля. Ремонт внутреннего лазерного модуля аппарата обходится несравнимо дороже, чем очистка световода.
Почему нельзя использовать обычный спирт, ватные диски или салфетки?
Ранее для этих целей использовался лазер с длиной волны 1,06 и 0.97 мкм. Лазерное излучение с этими длинами волн больше поглощается гемоглобином и в процессе процедуры на торце световода он начинает гореть. Это приводит к значительному повышению температуры и прожигу стенки вены. Лазерное излучение с длиной волны 1,5мкм всю энергию передает воде, а не гемоглобину, этот факт полностью исключает прожиг вены.
Да. Для этого оптимален аппарат ЛСП с длиной волны 0.97мкм и мощностью до 30Вт со специальной фокусирующей насадкой.
Ранее для этих целей использовался лазер с длиной волны 1,06 и 0.97 мкм. Лазерное излучение с этими длинами волн больше поглощается гемоглобином и в процессе процедуры на торце световода он начинает гореть. Это приводит к значительному повышению температуры и прожигу стенки вены. Лазерное излучение с длиной волны 1,5мкм всю энергию передает воде, а не гемоглобину, этот факт полностью исключает прожиг вены. Подробно об этом смотри ссылку на сайте.
Лазер на СО2 хорошо режет и испаряет, но не коагулирует мелкие капилляры с кровью, по этому в ране появляется жидкий экссудат. В результате вирусные клетки папилломы могут попасть через кровь и лимфу в здоровую ткань и спровоцировать новые папилломы в других местах. При использовании аппарата «АЗОР-АЛМ» с длиной волны лазерного излучения 0.97 мкм одновременно с рассечением ткани идет коагуляция тонкого слоя прилегающих тканей и «заваривание» микрокапилярного кровеносного русла. При этом операбельное поле сухое, обе стороны реза коагулированы, соблюдена полная ассептичность, нет экссудата, 100% гемостаз и исключена возможность вирусного заражения здоровых тканей. Заживление проходит значительно быстрее и безболезненно.
Резекция ткани осуществляется через вапоризацию (испарение, сгорание), при этом выделяются побочные газообразные продукты, как правило, с весьма неприятным запахом. К тому же, при работе с вирусной патологией, в продуктах сгорания могут быть и вирусные клетки. По этому, целесообразно, работать с думоэвакуатором, который имеет многоступенчатую систему фильтрации и полностью очищает воздух от побочных продуктов.
